加工技術紹介製造・技術紹介

工場案内

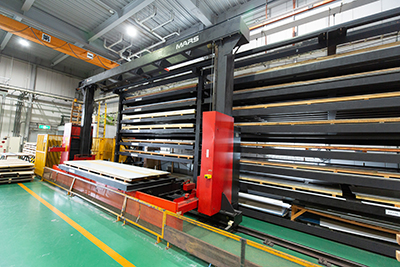

素材棚

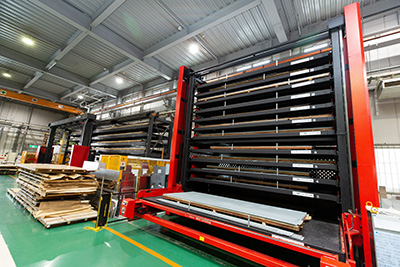

主にステンレス・鉄・アルミの素材を、表面(化粧)、板厚、定尺サイズなどに分けて保管しております。必要に応じてすぐに取り出せるように整理整頓を心がけております。当社の建築装飾金物で良く使用する、SUS304 1.5tHLとボンデ1.6tにおいては、6mまで在庫しており、その他の板厚も良く使用する素材は4mまで在庫し、お客様からの短納期での依頼にも対応できるようにしております。

  • 画像
  • 画像
  • 画像
素材、厚み、大きさなどで、分けて整理しています。最長6メートルの素材まで、収納することができます。

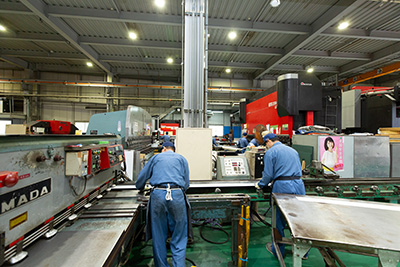

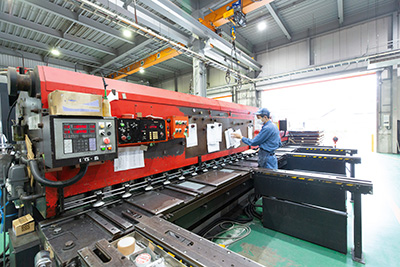

シャーリング

上下の刃によるせん断加工で、素材を適切なサイズにカットしています。当社では建築用部材を取り扱うため、長い物、大きい物が多くシャーリングでの切断が基本です。5尺の6mまでをシャーリングで切断しますので、幅、長さ、対角と寸法精度を正確に出せるよう日々調整を心がけております。板厚0.5t~4.5tは3mまで可能。6mは板厚2tまでシャーリングで切断しております。どのように板取りすれば材料の無駄がなく、効率的に切断できるか、知恵と経験が問われます。

  • 画像
  • 画像
  • 画像

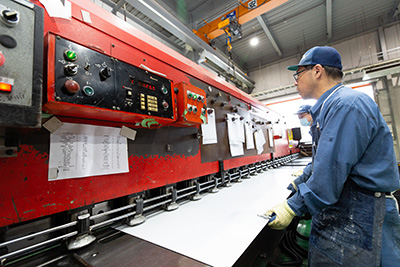

カットされた素材が、後方から出てきます。最長6m、3m、1.2mのマシン3台を用途により使い分けて使用しています。

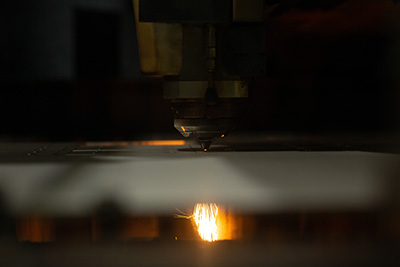

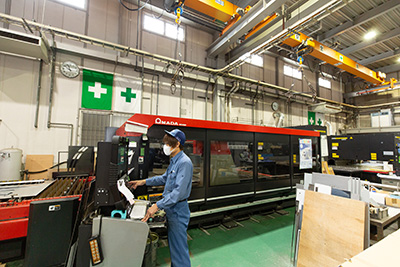

レーザー加工

2Dの図面(CAD)データを基に、レーザー光で素材を切断していきます。どのような形にも切断することができ、精密で繊細な形状を作り出すことが可能です。加工による歪みが非常に少なく、多様な素材を切断することができます。 (※当社は、CO2レーザーのため、金、銀、銅は切断できません。チタンも対応していません。)4kwレーザーは、5’×10’サイズで、鉄22ミリ、ステンレス12ミリのクリーンカットまで可能です。2.5kwレーザーは、つかみ換えにより板厚2tまでは長さ6m可能、3tは長さ4.5mまで可能です。出来るだけ切断によるドロス(バリ)を出さずにきれいに切れるよう、適切な加工条件を常に考えています。

  • 画像
  • 画像
  • 画像
加工範囲5×10(1525mm×3050mm)鉄22.0ミリまで、ステンレス12.0ミリのクリーンカットまで可能です。高品質・短納期に対応します。

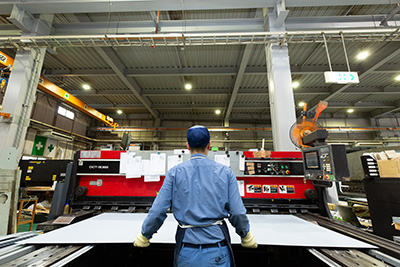

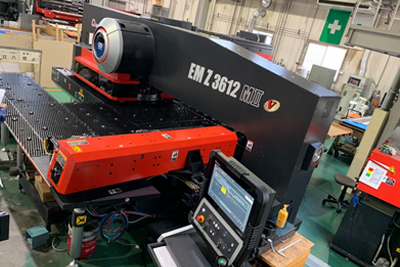

タレットパンチプレス

2Dの図面(CAD)データを基に、金型で素材を打ち抜く加工をします。レーザーが苦手とする、穴数の多い加工や成型加工、レーザーを使うほどではない加工を主にしています。用途、サイズ等により様々な多数の金型をセットし、多種多様なオーダーに対応可能です。金型は250種ほど保有しておりますが、常に金型を研磨しいつでも良好な打ち抜きができるよう努めています。

  • 画像

    ワンクランプ(1525㎜×2000㎜)つかみ換えできます。

  • 画像

    ブラシテーブルになっています。

  • 画像

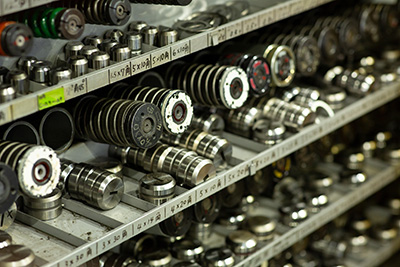

    多数の金型(250種)を常時準備。

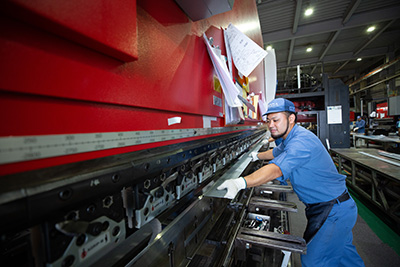

曲げ加工

曲げ加工に使用するプレスブレーキは、従来くさびの調整を手動で感覚に頼っていましたが、今では機械が考え自動制御するようになりました。しかしある程度の範囲なので、それ以上の寸法精度や曲げ角度の通り精度が出せるように当社では工夫しています。職人の経験と技術が必要な従来機でのノウハウが生かされています。当社では6mまで曲げることができます。他社では曲がらない形状でも当社では何とか曲げることができるものもあるので一度ご相談ください。「できないではなく」「どうすればできるか」をモットーにしており、物理的に無理でも内容・目的などお聞きして提案もさせていただき、お客様の思いに応えられるよう頑張っております。

  • 画像

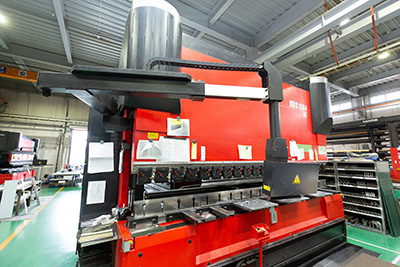

    従来の手動制御のくさびとは違い、プログラムで負荷荷重等を指示。

  • 画像

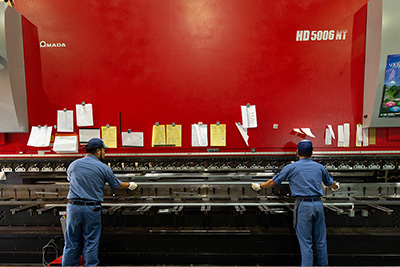

    6mベンダー大きなカベみたいです。

  • 画像

    長尺曲げは通り角度を出すのが難しいです。

  • 画像

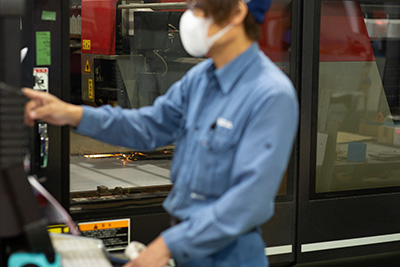

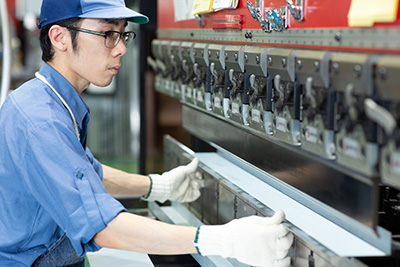

    一本一本真剣に作業しております。

  • 画像

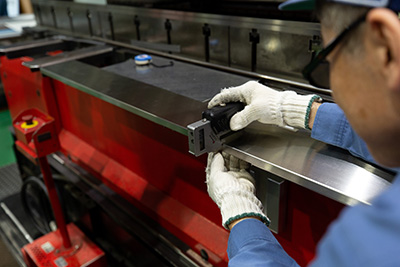

    もちろん仕上がりは、目で確認。隅々まで正確に計り、角度のバラツキが無いかチェックします。

  • 画像

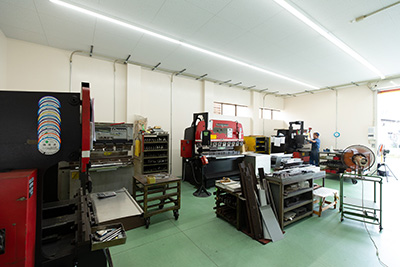

    職人の経験と技術が必須となる従来機。微妙な角度を計算しながらくさびを調整します。

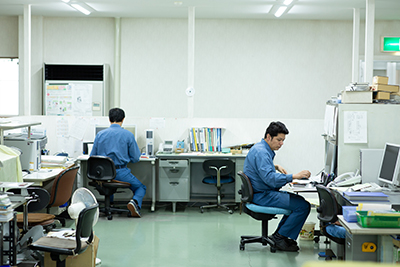

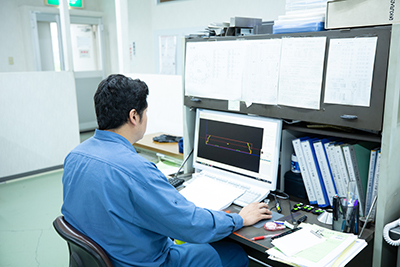

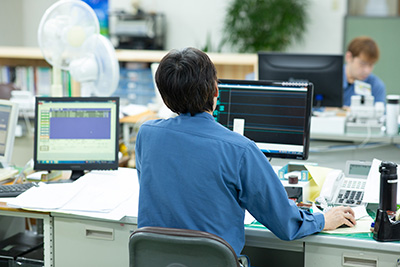

CAD

当社での加工の根源となる設計図面より加工指示書(バラ図)を作成する、もっとも大切な工程です。一人一台CADを用いてオーダー品の複雑な展開をこなし、それぞれのお客様の要望をしっかり聞き取り、その上で短納期にもお答えしております。当社では、B0サイズのスキャナーもありますので、原寸で模ったものや、看板など文字データのない原稿からでも、ベクトルに変換でき加工することが可能です。看板の文字切りなどは、数多く製作しております。

  • 画像
  • 画像
  • 画像

主要設備

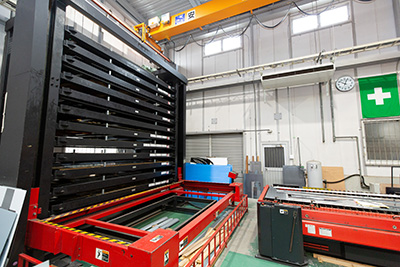

  • シートメタル収納庫

    設備の画像

    7段2列(4'×4m,4'×6m)
    1台 MARS
    13段1列(5'×4m)
    1台 AMS-4015
    13段1列(5'×10')
    1台 AMS-1351

  • シャーリング

    設備の画像

    6m 1台 M6045
    3m 1台 M3045
    3m 1台 DCT-3065
    1.2m 1台 M1245

  • プレスブレーキ

    設備の画像

    6m 1台 HD5006NT
    4m 1台 HDS 3504NT
    4m 1台 HDS 2204NT
    4m 1台 RG-250
    2.5m 1台 HG-8025

  • プレスブレーキ

    設備の画像

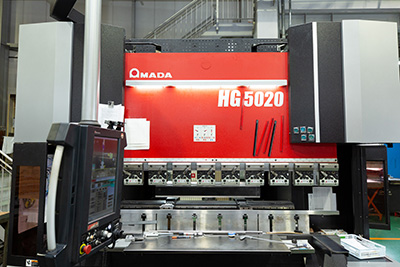

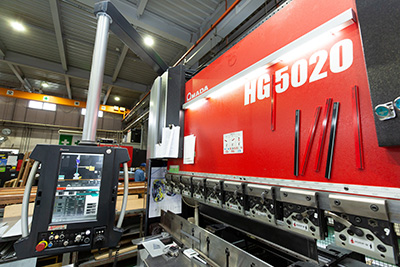

    2m 1台 HG5020
    2m 1台 RG-80D
    1.2m 1台 FαBⅢ-5012
    1.2m 1台 FαB-35D
    1.2m 1台 RG-35

  • レーザー加工機

    設備の画像

    4kw 1台 FOMⅡ-3015NT
    2.5kw 1台
    LC-2415αIVNT

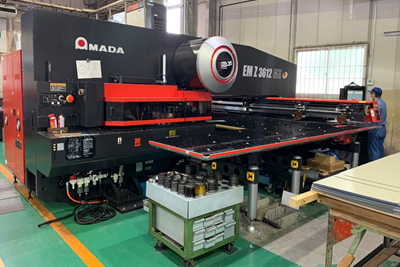

  • タレットパンチプレス

    設備の画像

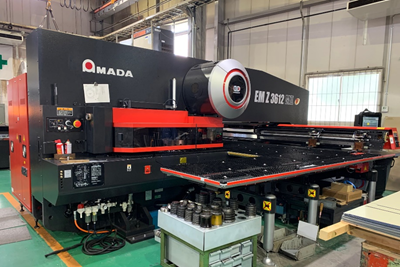

    30t 1台 EMZ 3612MⅡ

  • セットプレス

    設備の画像

    30t 1台 SPH-30

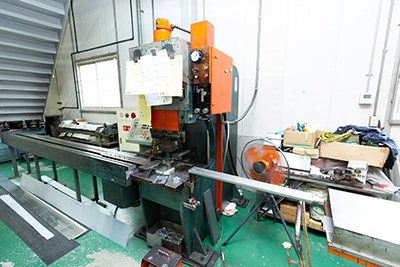

  • コーナーシャーリング

    設備の画像

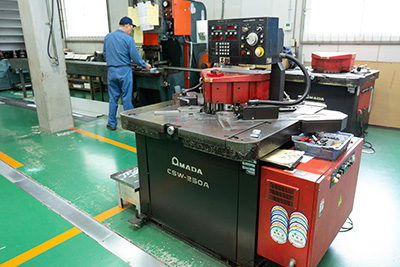

    1台 CSW-250A(NC付き)
    1台 CSHW-220

  • CAD・CAM(PC)

    CADMAC NEXB 9台
    AP100 3台

  • スキャナー

    A3 エプソン ES-10000G
    B0 contex IQ4450
